مستشعر كهروضوئي عاكس منتشر حساس

• نوع التوصيل: M12 Connector (وصلة دائرية معدنية بأربعة أطراف)

• نطاق الجهد: 10–30V DC

• تيار الخرج: 0.1A (100mA)

• النوع: NPN أو PNP (يختلف حسب الموديل)

• درجة الحماية: IP67 (مقاوم للماء والغبار)

• المواد: جسم بلاستيكي مقوى باللون الأزرق والأسود

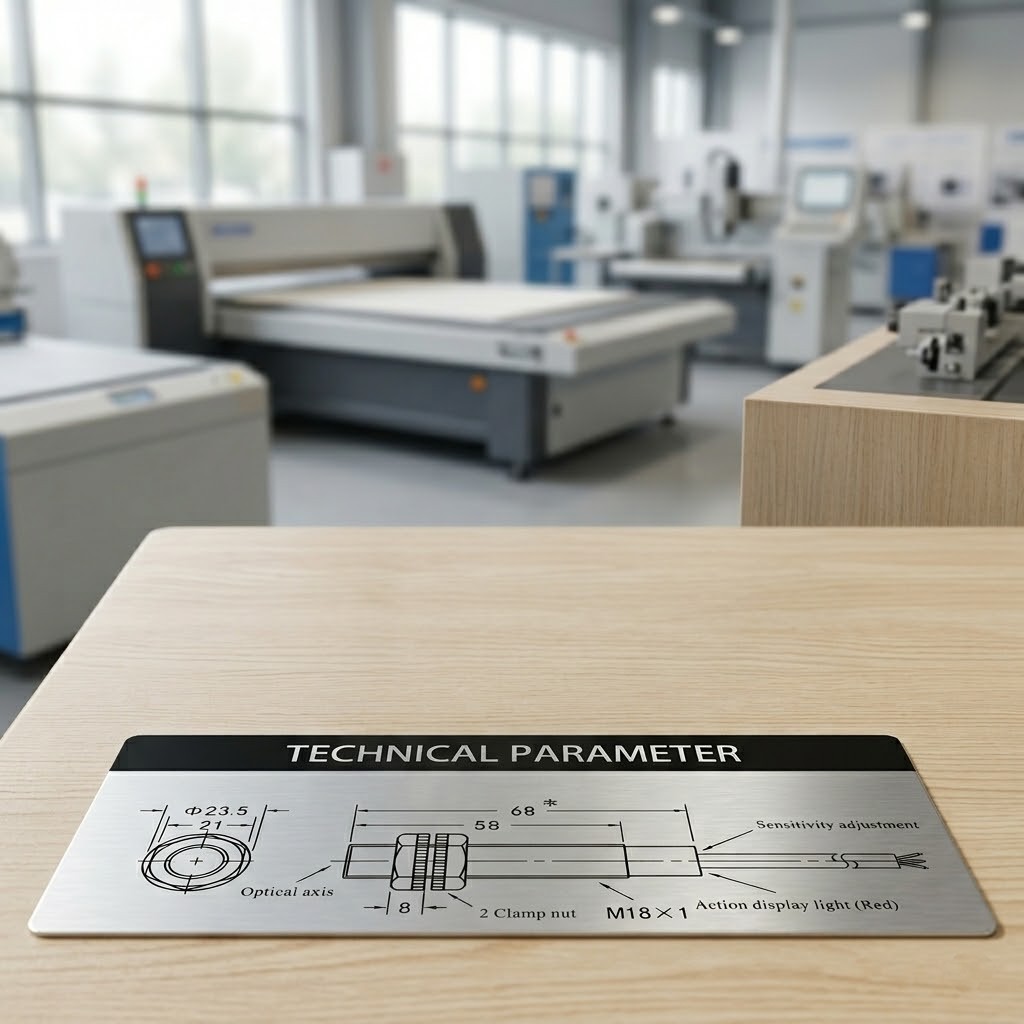

• التركيب: برغي قياسي M18 لسهولة التثبيت في الخطوط الإنتاجية

💡 أنواع التشغيل

غالباً يأتي هذا النوع من المستشعرات ضمن الأنماط التالية:

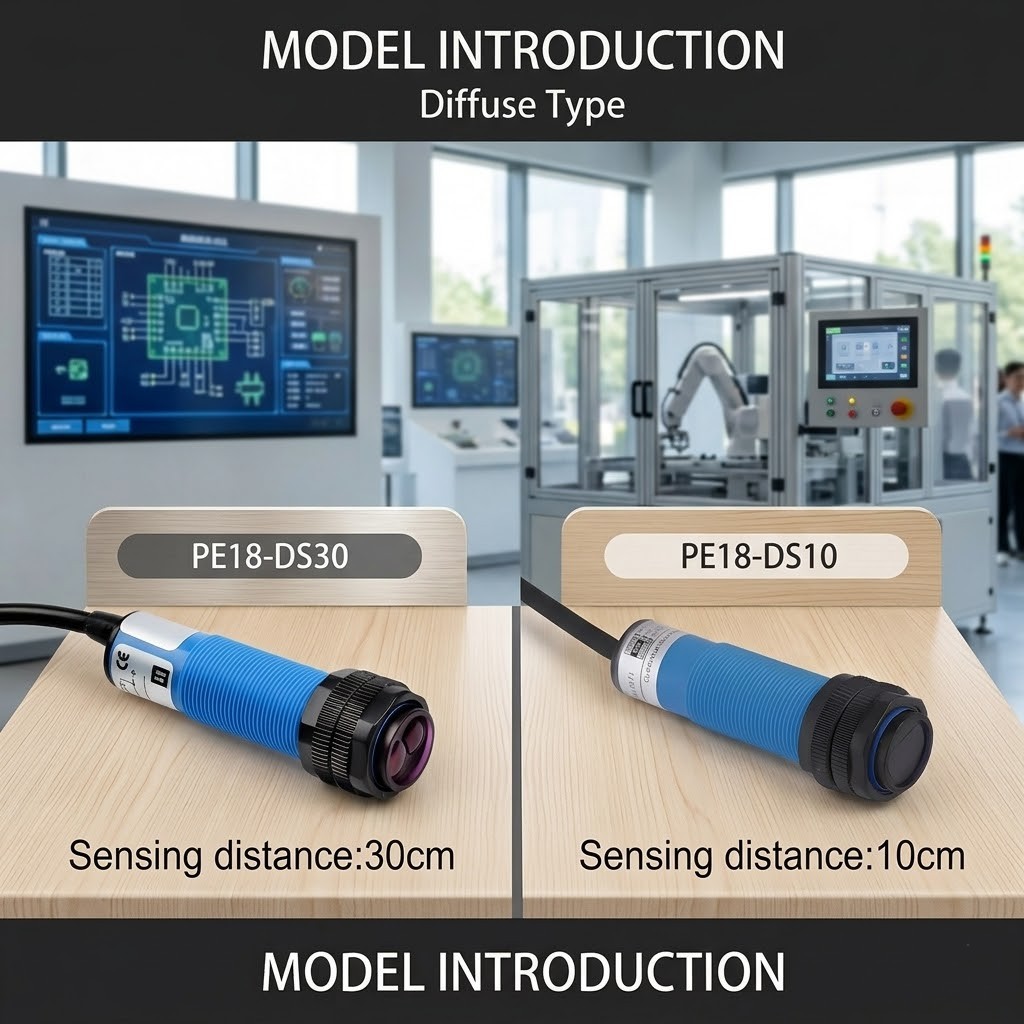

1. Diffuse Sensor (انعكاسي مباشر) — يكتشف الجسم عند انعكاس الشعاع منه.

2. Retroreflective Sensor (انعكاسي مع عاكس) — يحتاج إلى عاكس أمامي لعكس الإشارة.

3. Through-beam Sensor (شعاع مباشر) — يعتمد على وحدة إرسال ووحدة استقبال منفصلتين.

🏭 الاستخدامات الشائعة

يُستخدم هذا المستشعر في تطبيقات صناعية كثيرة مثل:

• خطوط التعبئة والتغليف للكشف عن وجود أو غياب المنتجات.

• أنظمة الفرز الآلي (Sorting systems).

• أنظمة النقل Conveyor Systems.

• كشف موضع القطع في خطوط الإنتاج.

• العدّ التلقائي للأجسام أو الصناديق.

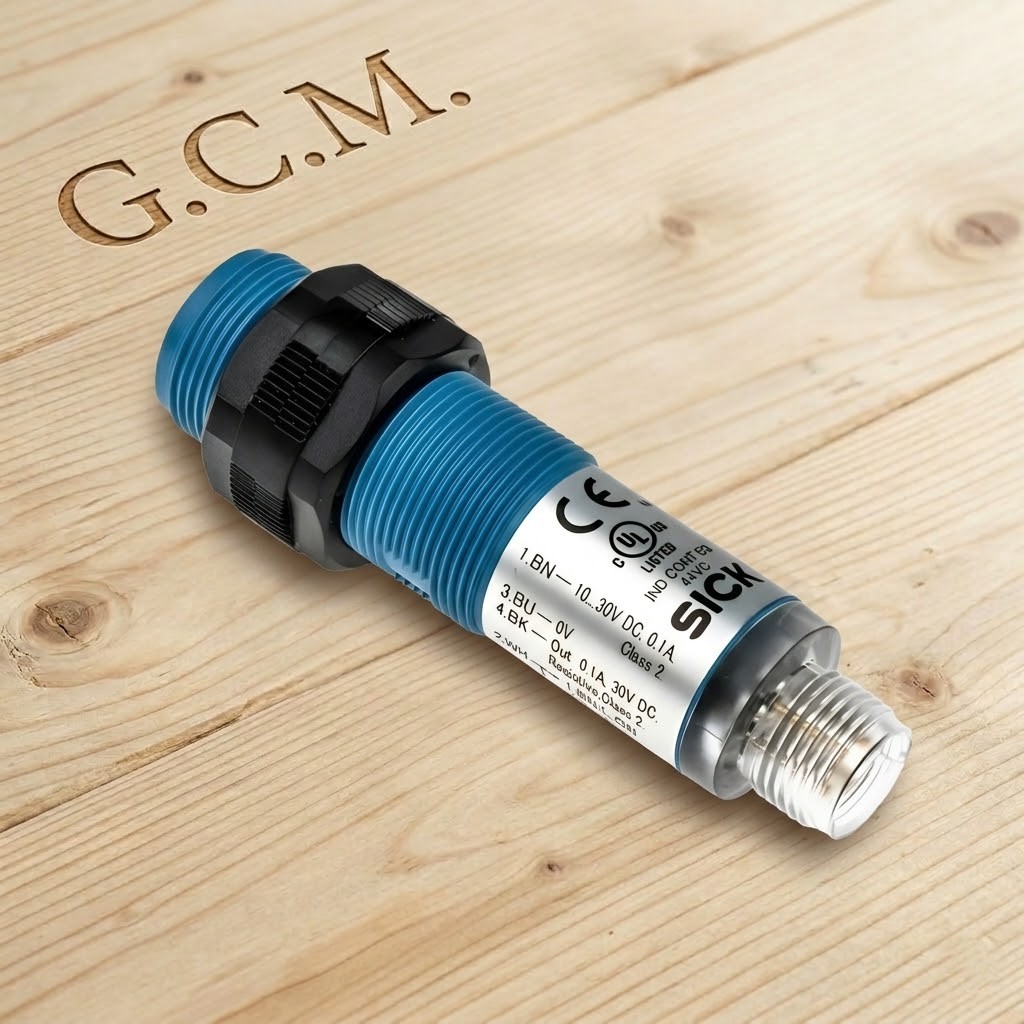

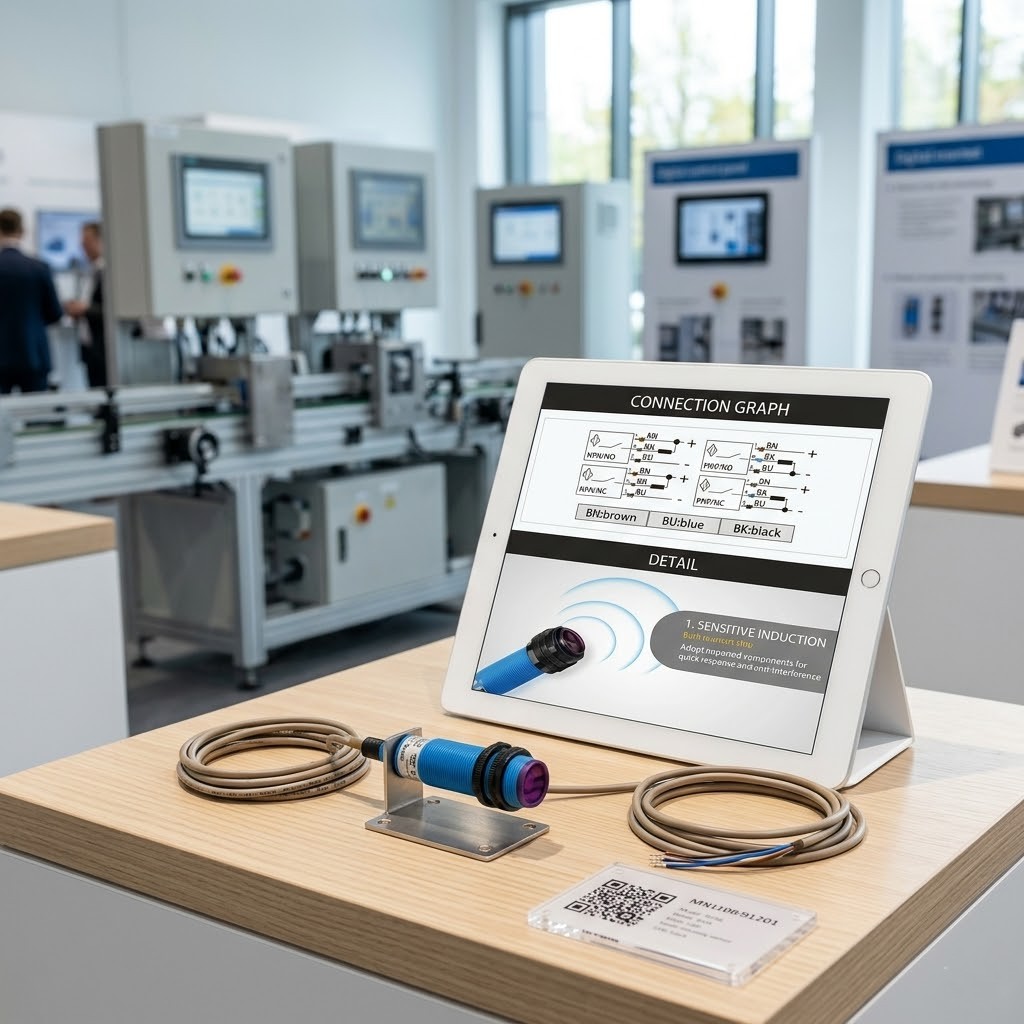

🔌 توصيلات الأسلاك (Pins)

عادة تكون كما يلي (موضحة على الملصق):

• BN (بني): +Vcc (الجهد الموجب)

• BU (أزرق): 0V (الأرضي)

• BK (أسود): خرج الإشارة (Output)

• WH (أبيض): مدخل تحكم أو خرج إضافي (اختياري حسب الموديل)

📑 ملاحظات إضافية

• يتميز المستشعر من SICK بدقة عالية واستجابة سريعة (من أجزاء من الملي ثانية).

• يعمل بثبات في بيئات صناعية قاسية.

• يتوافق مع المعايير الأوروبية CE وUL المدرجة على الملصق.
